Introdução
Independentemente do porte da indústria, um dos maiores desafios é garantir que todas as etapas produtivas funcionem de forma organizada, segura e eficiente. Empresas que operam sem um fluxo de processo bem definido enfrentam desperdícios, retrabalhos, gargalos operacionais, baixa produtividade e dificuldades para expandir sua produção.
É justamente nesse cenário que o Projeto Fluxograma de Processo se torna uma ferramenta estratégica para a engenharia industrial.
Muito além de um simples desenho, um fluxograma de processo representa toda a lógica operacional de uma fábrica, mostrando como materiais, equipamentos, pessoas e informações interagem desde a entrada da matéria-prima até a expedição do produto final.
Na CAUENG – Projetos Industriais, desenvolvemos projetos completos de fluxogramas industriais integrando engenharia mecânica, elétrica, automação, layout fabril e gestão de processos, proporcionando soluções personalizadas para diversos segmentos industriais.
Neste guia completo você entenderá como funciona um projeto de fluxograma de processo, quais são suas etapas, benefícios, aplicações e como essa ferramenta pode aumentar significativamente a competitividade da sua empresa.
O que é um Projeto Fluxograma de Processo?
O Projeto Fluxograma de Processo consiste no desenvolvimento técnico de uma representação gráfica detalhada das operações industriais, identificando cada etapa do processo produtivo.
O objetivo é representar de forma clara:
- Entrada de matérias-primas
- Transformações do processo
- Equipamentos envolvidos
- Transportes internos
- Inspeções
- Armazenamentos
- Produtos intermediários
- Produto acabado
- Saídas do sistema
Esse documento serve como base para praticamente todos os demais projetos industriais.
Por que o Fluxograma é Fundamental na Engenharia Industrial?
Antes de investir em equipamentos ou ampliar uma planta industrial, é necessário compreender como o processo realmente funciona.
Um bom fluxograma permite:
- visualizar toda a produção;
- identificar gargalos;
- reduzir desperdícios;
- eliminar atividades desnecessárias;
- melhorar o aproveitamento dos recursos;
- facilitar treinamentos;
- padronizar procedimentos;
- integrar automação;
- reduzir custos operacionais;
- aumentar a eficiência da fábrica.
Empresas que investem no mapeamento correto dos processos normalmente apresentam menor índice de retrabalho e maior previsibilidade operacional.
Benefícios de um Projeto Fluxograma de Processo
1. Redução de Custos Operacionais
Ao identificar movimentações desnecessárias, tempos improdutivos e desperdícios, o fluxograma permite redesenhar o processo de forma mais eficiente.
Os principais ganhos incluem:
- menor consumo de energia;
- redução de perdas de matéria-prima;
- diminuição de estoques intermediários;
- menor necessidade de movimentação interna.
2. Aumento da Produtividade
Processos organizados permitem que equipamentos operem dentro da sua capacidade ideal.
Isso reduz:
- tempos de espera;
- gargalos;
- filas de produção;
- ociosidade de máquinas.
O resultado é maior produção utilizando praticamente a mesma infraestrutura.
3. Padronização dos Processos
Um fluxograma estabelece um padrão operacional.
Isso facilita:
- treinamentos;
- auditorias;
- certificações ISO;
- integração entre setores;
- documentação técnica.
4. Segurança Operacional
Fluxogramas bem elaborados também identificam:
- pontos críticos;
- áreas de risco;
- cruzamentos perigosos;
- operações manuais;
- necessidade de proteções.
Isso contribui diretamente para a redução de acidentes.
5. Base para Automação Industrial
Nenhum sistema de automação pode ser desenvolvido corretamente sem conhecer detalhadamente o fluxo produtivo.
O fluxograma serve como referência para:
- CLPs;
- sistemas supervisórios;
- sensores;
- instrumentação;
- integração com ERP;
- MES;
- controle de produção.
6. Retorno Sobre o Investimento (ROI)
Empresas que reorganizam seus processos normalmente observam:
Benefício | Resultado esperado |
Redução de desperdícios | 5% a 20% |
Ganho de produtividade | 10% a 40% |
Redução de retrabalho | até 50% |
Melhor utilização dos equipamentos | significativa |
Redução de custos operacionais | elevada |
Os resultados variam conforme o segmento industrial e o nível de maturidade dos processos.
Quais Informações Compõem um Projeto Fluxograma de Processo?
Um projeto completo normalmente contempla:
Fluxograma Macro
Representa toda a fábrica em alto nível.

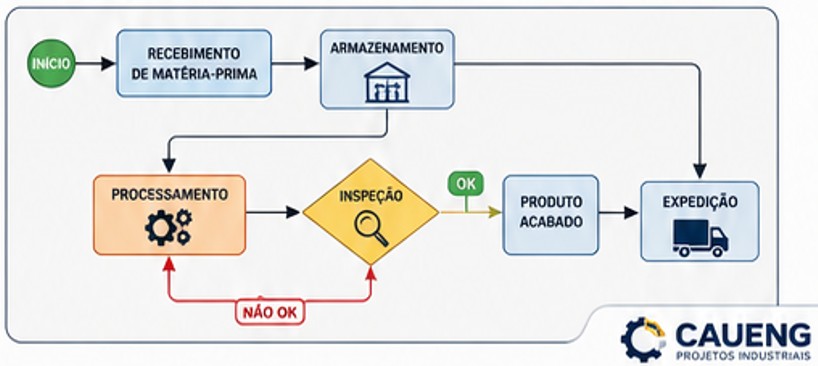

Exemplo:
Recebimento → Armazenamento → Produção → Inspeção → Expedição
Benefícios diretos
- redução de custos
- menor tempo de parada
- aumento da disponibilidade operacional
- continuidade produtiva
Fluxograma Detalhado
Mostra cada operação individualmente.
Inclui:
- tempos;
- operadores;
- máquinas;
- transportes;
- inspeções;
- decisões;
- armazenamentos.
Fluxograma de Materiais
Mostra o caminho percorrido pelos materiais.
É muito utilizado para otimização logística.
Fluxograma de Automação
Mostra:
- sensores;
- atuadores;
- CLPs;
- IHMs;
- redes industriais;
- sinais de controle.
Etapas para Desenvolver um Projeto Fluxograma de Processo
Levantamento de Campo
A equipe técnica realiza visitas para compreender:
- processo produtivo;
- equipamentos;
- operadores;
- tempos;
- capacidade produtiva;
- gargalos.
Coleta de Dados
São levantadas informações como:
- capacidade instalada;
- produtividade;
- layout;
- tempos de ciclo;
- consumo de energia;
- movimentação de materiais.
Mapeamento do Processo Atual
Toda a operação é desenhada conforme ocorre atualmente.
Essa etapa é conhecida como AS IS.
Identificação de Melhorias
São identificados:
- desperdícios;
- movimentações desnecessárias;
- gargalos;
- riscos;
- atividades sem valor agregado.
Desenvolvimento do Fluxograma Futuro
Também conhecido como TO BE.
É elaborado considerando:
- máxima eficiência;
- automação;
- ergonomia;
- segurança;
- produtividade.
Principais Tipos de Fluxogramas Utilizados na Indústria
Fluxograma Linear
Utilizado para processos simples.
Fluxograma Funcional
Mostra responsabilidades por setor.
Fluxograma Vertical
Muito utilizado em processos administrativos.
Fluxograma de Engenharia
Representa equipamentos, tubulações, válvulas e processos industriais.
PFD – Process Flow Diagram
Utilizado em projetos industriais.
Apresenta:
- equipamentos;
- vazões;
- entradas;
- saídas;
- balanços de massa.
P&ID
Mais detalhado que o PFD.
Inclui:
- instrumentação;
- válvulas;
- sensores;
- malhas de controle.
Onde um Projeto Fluxograma de Processo Pode Ser Aplicado?
Praticamente todos os segmentos industriais utilizam fluxogramas.
Exemplos:
- Indústria alimentícia
- Indústria química
- Cimenteiras
- Papel e celulose
- Mineração
- Siderurgia
- Metalurgia
- Automotiva
- Farmacêutica
- Agronegócio
- Fibrocimento
- Plásticos
- Embalagens
- Cerâmica
- Energia
Integração com Outros Projetos Industriais
O fluxograma normalmente faz parte de um conjunto de projetos.
Entre eles:
Projeto Mecânico
Define equipamentos, transportadores, estruturas metálicas e dispositivos.
Projeto Elétrico
Dimensiona alimentação elétrica dos equipamentos.
Projeto de Automação
Controla toda a operação baseada no fluxograma.
Layout Industrial
Organiza fisicamente a fábrica.
Memorial Descritivo
Documenta toda a lógica operacional
Erros Mais Comuns em Projetos de Fluxograma de Processo
Não envolver a operação
Fluxogramas desenvolvidos apenas em escritório tendem a não refletir a realidade da fábrica.
Ignorar tempos de processo
Sem tempos de ciclo, torna-se difícil identificar gargalos.
Não considerar expansões futuras
Projetos rígidos dificultam o crescimento da produção.
Desconsiderar a logística interna
Movimentações excessivas aumentam custos e riscos.
Falta de integração entre disciplinas
Projetos mecânicos, elétricos e de automação devem ser desenvolvidos de forma integrada para evitar incompatibilidades.
Boas Práticas para um Fluxograma de Processo Eficiente
- Utilizar simbologia padronizada.
- Definir claramente entradas e saídas.
- Mapear decisões críticas.
- Registrar parâmetros de processo.
- Atualizar o fluxograma sempre que houver alterações.
- Integrar o documento aos procedimentos operacionais.
- Validar o fluxo com operadores e gestores.
- Utilizar softwares de engenharia para facilitar revisões e integração com outros projetos.
❓ FAQ – Perguntas Frequentes Sobre Fluxograma de Processo
1) O que é um Projeto Fluxograma de Processo?
É o desenvolvimento técnico da representação gráfica das etapas de um processo produtivo, demonstrando operações, equipamentos, materiais e fluxo de informações.
2) Qual a diferença entre Fluxograma, PFD e P&ID?
O fluxograma apresenta a sequência das operações. O PFD detalha equipamentos e fluxos principais do processo. O P&ID acrescenta instrumentação, válvulas, controles e intertravamentos.
3) Toda indústria precisa de um fluxograma de processo?
Sim. Independentemente do porte, o fluxograma é essencial para padronizar operações, facilitar treinamentos, orientar investimentos e melhorar a eficiência.
4) Quais benefícios financeiros um fluxograma pode proporcionar?
Os principais ganhos são redução de desperdícios, menor retrabalho, melhor utilização de ativos, aumento da produtividade, redução de custos operacionais e maior retorno sobre o investimento.
5) O fluxograma auxilia na automação industrial?
Sim. Ele é a base para o desenvolvimento de sistemas de automação, definição de lógica de controle, programação de CLPs e integração com sistemas supervisórios.
6) O fluxograma precisa ser atualizado?
Sempre que houver alterações no processo produtivo, novos equipamentos ou mudanças operacionais, o documento deve ser revisado para manter sua confiabilidade.
Conclusão
O Projeto Fluxograma de Processo é muito mais do que um desenho técnico. Trata-se de uma ferramenta estratégica capaz de transformar a forma como uma indústria planeja, executa e controla suas operações.
Ao mapear detalhadamente o fluxo produtivo, é possível reduzir custos, eliminar desperdícios, aumentar a produtividade, elevar a segurança operacional, facilitar a automação e criar uma base sólida para decisões de investimento e expansão.
Empresas que investem em projetos bem estruturados conquistam maior eficiência fabril, melhor padronização dos processos e vantagem competitiva em um mercado cada vez mais exigente.
